品牌：汗越阀门	型号：LHS941X-25C	连接形式：法兰
驱动方式：电子	流动方向：单向	材质：铸钢
形态：活塞式	公称通径：700mm	零部件及配件：执行器
外形：大型	标准：国标	压力环境：常压
工作温度：常温	类型(通道位置)：直通式	适用介质：水
规格：700mm	是否跨境货源：否

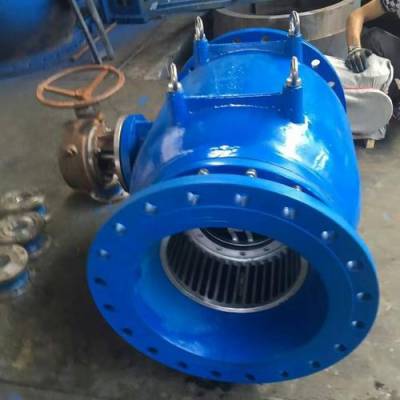

一、LHS941X活塞式调流调压阀产品概述

LHS941X活塞式调流调压阀是一种由阀体、活塞、活塞导轨、内置曲柄滑块机构、密封、内部零件等组成的电动调流调压阀，其主要采用曲柄滑块带动活塞运动，在阀体内部形成轴向对称的环形流道，并有效地控制流通面积，形成从入口到出口截面为递减的流道，从而使流体的流速渐升，并通过圆周方向上的多孔，向管路中心方向形成射流对撞，从而达到消能减压、调节流量的目的。调流调压阀在小流量工况时，阀门对流体具有良好的消能效果，能有效防止气蚀；在大流量工况时，阀门可消减流体部分能量，并对流体的部分能量有所保留，***阀门具有足够的过流能力。

活塞式调流调压阀可实现流量的***控制，保持恒定流量，也可实现大压差范围内的调节，保持阀后压力稳定。本产品可选择手动和电动两种控制方式，电动调流调压阀还可以实现远程控制，操作人员无需到达现场，即可根据需要进行高精度调节。该阀多用于大型给水工程中，是引水工程经常需要的水力控制阀，其被广泛应用于流量控制领域：如污水处理厂、自来水厂入水口、排水管道流量控制、排水系统流量调度、市政排水管管理等工程项目中。

二、LHS941X活塞式调流调压阀主要零部件材料表

序号	零件名称	材料名称
1	阀体	HT200	QT450	WCB	CF8	CF8M
2	阀盖	HT200	QT450	WCB	CF8	CF8M
3	阀杆	不锈钢	不锈钢	不锈钢	304	316
4	曲柄	304	304	304	304	316
5	连杆	不锈钢	不锈钢	不锈钢	304	316
6	导轨	铜合金	铜合金	铜合金	304	316
7	密封圈	N/NBR	N/NBR	N/NBR	N/NBR	N/NBR
8	O 型圈	N/NBR	N/NBR	N/NBR	N/NBR	N/NBR
9	密封铜套	ZCuSn10Zn2	ZCuSn10Zn2	ZCuSn10Zn2	304	316
10	扇叶	不锈钢	不锈钢	不锈钢	304	316
11	鼠笼叶	不锈钢	不锈钢	不锈钢	304	316

三、LHS941X活塞式调流调压阀主要性能参数表

公称压力PN( MPa )	1.0	1.6	2.5
壳体试验压力( MPa )	1.5	2.4	3.75
密封试验压力( MPa )	1.0	1.6	2.5
整定压力( MPa )	0.09-0.9	0.10-1.4	0.15-2.2
启闭压差	≤10%整定压力
