| 品牌：汗越阀门 | 型号：SBL | 原理：加压过滤 |
| 用途：油除杂质 | 样式：篮式 | 性能：高效过滤 |
| 适用对象：水 | 适用对象性质：弱腐蚀性 | 滤料类型：不锈钢 |
| 过滤器类型：管式 | 主体材质：不锈钢 | 适用范围：化工、 石油、 水处理、 纺织 |
| 有效过滤面积：8000m2 | 外形尺寸：500mm | 设备重量：200Kg |
| 规格：300 |
一、角通篮式过滤器产品概述

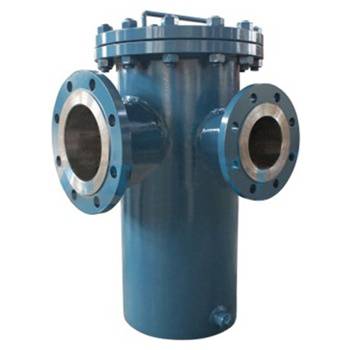

角通篮式过滤器主要由筒体、进出口接管、进出口连接法兰、筒体上部压紧法兰及法兰盖等组成，其结构与普通篮式过滤器基本相同，区别在于本过滤器进口与出口成90度角。本产品适合安装在阀门、泵、仪表、压缩机或其他设备的进口端管道90度拐弯的场合，用于除去流体中的较大固体杂质。当流体通过进口进入筒体流经置有一定规格的滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的液体通过滤篮，由篮式过滤器出口排出。当需要清洗时，先旋开筒体底部螺塞，排净液体，然后将可拆卸的筒体法兰盖打开，取出滤篮清洗，清洗干净后重新装入即可。
二、角通篮式过滤器主要零部件材料表
序号 | 零件名称 | 材料名称 | |||||
1 | 筒 体 | 20# | 15Cr5Mo | 304 | 304L | 316 | 316L |
2 | 法 兰 | 碳钢 | 铬钼钢 | 304 | 304L | 316 | 316L |
3 | 法 兰 盖 | 碳钢 | 铬钼钢 | 304 | 304L | 316 | 316L |
4 | 密 封 件 | 柔性石墨、聚四氟乙烯 | |||||
5 | 滤 篮 | 304 | 304 | 304 | 304L | 316 | 316L |
6 | 螺 栓 | 35CrMoA | 35CrMoA | 304 | 304L | 316 | 316L |
7 | 螺 母 | 35# | 30CrMo | 304 | 304L | 316 | 316L |
8 | 排污丝堵 | 304 | 304 | 304 | 304L | 316 | 316L |
9 | 放空堵塞 | 304 | 304 | 304 | 304L | 316 | 316L |
尊敬的用户！如果你需订购我厂角通篮式过滤器产品，咨询时烦请提供公称直径、公称压力、壳体材质、滤篮材质及过滤精度、法兰标准、法兰密封面形式等，以上本产品提供的是HG/T 21637-1991《化工管道过滤器》尺寸参数，也可采用SH/T 3411-1999《石油化工泵用过滤器》或JB/T 7538-1994《管道用篮式过滤器》等标准制造，详情请咨询：15158748774，更多相关产品介绍请浏览：http://www.guolvqic.com/篮式过滤器。
