| 品牌：汗越阀门 | 型号：SRT1 | 原理：加压过滤 |
| 用途：油除杂质 | 样式：管式 | 适用对象：油 |
| 适用对象性质：弱腐蚀性 | 滤料类型：不锈钢 | 过滤器类型：管式 |
| 主体材质：不锈钢 | 适用范围：水处理 | 有效过滤面积：1000m2 |
| 规格：200 |

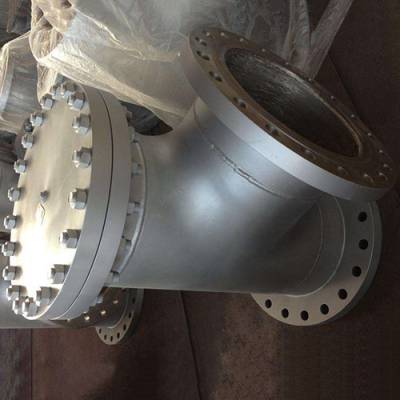

一、SRT1侧流式T型过滤器产品概述
SRT1侧流式T型过滤器是一种基本型侧流式三通管道用T型过滤器，其滤筒及滤网采用不锈钢材料制作，形状为圆台体，其根据滤网安装在滤筒内和滤筒外分为正折流式和反折流式两种，客户可根据工况需求进行选购。本产品适用于介质流向发生90度变化的管道除去流体中少量固体颗粒杂质。
SRT1侧流式T型过滤器是除去管道流体介质中固体颗粒的常用粗过滤设备，当流体进入置有一定规格滤网的滤筒滤网后，其杂质被阻挡，而清洁的滤液则由T型过滤器出口排出。
二、SRT1侧流式T型过滤器主要零部件材料表
序号 | 零件名称 | 材料名称 | ||||
1 | 壳 体 | 20# | 1Cr5Mo | 0Cr18Ni9 | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 |
2 | 法 兰 | WCB | 铬钼钢 | 304 | 316 | 316L |
3 | 法兰盖 | 20# | 铬钼钢 | 304 | 316 | 316L |
4 | 滤 网 | 304 | 304 | 304 | 316 | 316L |
5 | 垫 片 | 柔性石墨、聚四氟乙烯 | ||||
6 | 螺 柱 | 35CrMoA | 35CrMoA | 304 | 316 | 316L |
7 | 螺 母 | 35# | 30CrMo | 304 | 316 | 316L |
三、SRT1侧流式T型过滤器主要性能参数表
公称压力(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
壳体试验压力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
液密封试验压力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计标准 | GB/T 14382-2008 | ||||
法兰标准 | GB/T 9115- 9119-2010、HG/T 20592-2009、HG/T 20615-2009、SH/T 3406-1996 | ||||
试验方法与检验标准 | GB/T 14382-2008 | ||||
尊敬的用户！如果你需订购我厂生产的SRT1侧流式T型过滤器产品，咨询时烦请说明公称压力、公称通径、阀体材质、滤网材质等，以上提供的安装尺寸参数为螺纹连接和承插焊连接数据，如需法兰连接安装请联系我司销售技术人员，咨询手机：13816357694，更多相关产品介绍请浏览：
