品牌：上海汗越阀门	型号：790M	连接形式：法兰
驱动方式：自动	流动方向：单向	材质：铸铁
公称通径：100mm	外形：大型	标准：国标
压力环境：常压	工作温度：常温	类型(通道位置)：直通式
适用介质：水	规格：100

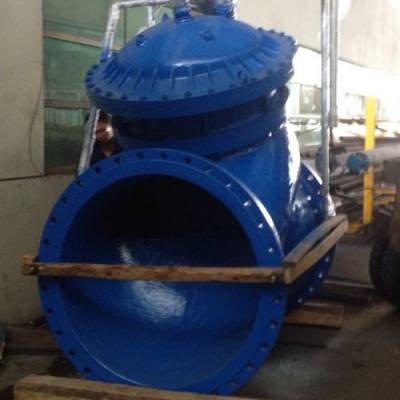

一、790M爆管紧急关断阀产品概述

790M爆管紧急关断阀是我公司引进国外技术开发的一种新型水力控制阀系列产品，其主要由铸造阀体、导阀、导管、主阀、橡胶圈、阀盖、过滤器、止回阀等部件组成，本阀通过液压动力，隔膜驱动爆管关断阀感应到爆管事故发生后的流量改变，并立即关闭主阀门。阀门一旦关闭后，需手动重新开启，当流量低于爆管控制设定值时，爆管关断阀将保持全开状态，以达到水头损失***化，从而避免意外事故。

790M爆管紧急关断阀采用系统压力驱动，可独立操作；机械限流器，无活动部件，无电子部件；高灵敏度水利控制导阀；维修方便，可在线维护；双腔式设计，关闭时无压力波动，全支撑式隔膜，全开式无弹簧设计；采用平衡式密封盘，过流量大；开放式设计，可以任意增加各种功能的组合；"Y"型或角型宽体设计，能够实现最小水头损失；全开式无阻隔阀口，可靠性***。

790M爆管紧急关断阀主要应用于水力管道当中预防区域供水爆管、陈旧管网系统爆管、地震带水库防爆控制以及其他易损坏工况中爆管，通过安装此阀能够有效避免各种爆管给我们的带来意外损失，本产品广泛使用在石油、化工、电力、水处理厂、油田等相关行业。

二、790M爆管紧急关断阀主要零部件材料表

序号	零件名称	材料名称
1	阀体	HT200	QT450	WCB	CF8	CF8M
2	过滤器	铜	铜	铜	304	316
3	调节阀	不锈钢	不锈钢	不锈钢	304	316
4	阀杆	不锈钢	不锈钢	不锈钢	304	316
5	膜片及压板	N/NBR+QT450			N/NBR+304	N/NBR+316
6	上盖	HT200	QT450	WCB	CF8	CF8M
7	缓闭阀板	不锈钢	不锈钢	不锈钢	304	316
8	弹簧	60Si2Mn	60Si2Mn	60Si2Mn	60Si2Mn	60Si2Mn
9	大发盘	QT450	QT450	QT450	304	316
10	阀座	铜、不锈钢			304	316
11	膜片座	HT200	QT450	WCB	CF8	CF8M
12	调节阀	不锈钢	不锈钢	不锈钢	304	316
13	过滤器	铜	铜	铜	304	316

三、790M爆管紧急关断阀主要结构图

尊敬的用户！如果你需订购我厂爆管紧急关断阀产品，咨询时烦请说明进出口压力、公称通径、阀体材质等以便选型，若已经由设计单位选定的型号，请按型号直接向我司销售部订购，我公司能够制造公称通径DN50-1500mm的本产品，具体详情请联系我司销售技术人员，咨询手机：13816357694，更多相关产品介绍请浏览：
